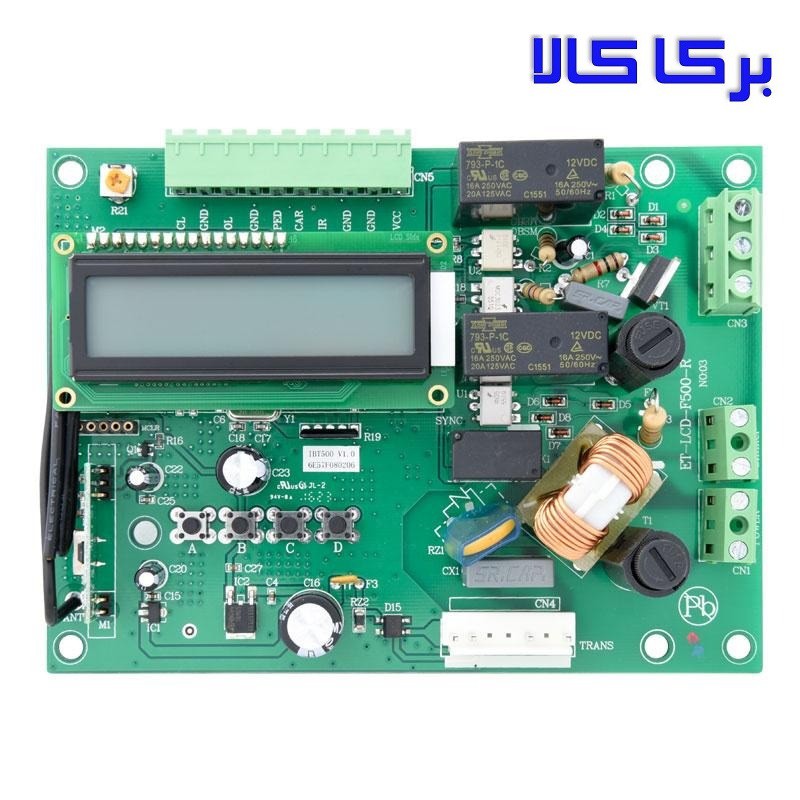

مرکز کنترل (برد) جک درب ریلی بتا مدل (AC) BETA

مرکز کنترل (برد) جک درب ریلی بتا مدل (AC) BETA

مرکز کنترل (برد) جک درب ریلی بتا مدل (AC) BETA جهت کنترل درب پارکینگ تک لنگه و درب ریلی مناسب می باشد که با موتور قوی خود، توانایی به حرکت درآوردن درب تا وزن 1600 کیلوگرم را دارد. این برد از طریق ریموت لرنینگ عمل می کند، علاوه بر این، مجهز به کانکتور تحریک دستی است که امکان اتصال رسیور سیمکارتی و کلید کنترل دستی را فراهم می کند تا در صورت تمایل مشتری یا به همراه نداشتن ریموت، از طریق تماس تلفنی یا کلید کنترل دستی، اقدام به  باز نمودن درب کرد. روی برد یک نمایشگر دیجیتالی تعبیه شده است که تنظیم پارامترها، کددهی ریموت و حذف ریموت گمشده یا کاربران بدحساب را بسیار آسان کرده است، همچنین در صورت برعکس بودن جهت عملکرد موتور، می توان از طریق تنظیم پارامتر مربوط به آن، از روی نمایشگر، جهت موتور را اصلاح کرد. دارا بودن قابلیت تشخیص برخورد مانع، به همراه امکان اتصال فلاشر و چشمی فتوسل، احتمال هرگونه برخورد تصادفی درب با خودرو یا موتور در حال عبور را غیرممکن می کند. این مرکز کنترل، دارای قابلیت تنظیم زمان بسته شدن اتوماتیک است که از باز ماندن اتفاقی درب جلوگیری می کند البته در مواقعی که به درخواست مشتری نیاز به باز ماندن درب است، می توان با فعال کردن مد اسباب کشی، موقتا بسته شدن اتوماتیک را غیرفعال کرد. همچنین در صورت نیاز امکان نصب قفل برقی نیز وجود دارد.

ویژگیهای جک درب ریلی بتا مدل (AC) BETA:

تغذیه ورودی 222 ولت

خروجی 222 ولت

قابل استفاده برای انواع موتورهای درب باز کن ریلی

دارای عملکرد دو سرعته

برنامه ریزی مدار کنترل به صورت تمام دیجیتال به همراه نمایشگر LCD

تشخیص مانع در هنگام برخورد با مانع و عکس شدن اتوماتیک جهت حرک درب

اتصال فتوسل چشم الکترونیک به مرکز کنترل جک درب ریلی بتا مدل (AC) BETA

فتوسل می تواند در مد بسته سیمبندی شود.
در مد بسته در حالت بسته شدن درب ها، با دیدن مانع بلافاصله درب ها باز می شوند و توقف ندارند.
توجه: لازم به ذکر است ولتاژ تغذیه چشمی ها 21 ولت می باشد.

سیم بندی چشمی ها در مد بسته برگشت به حالت اولیه
توجه: در صورت استفاده نکردن چشمی در مد بسته ترمینالهای 1IR و COM را به هم جامپر کنید.

طریقه بستن کلید سلکتور به مرکز
سیم های سلکتور باید به پایه های O.N که در کنار هم هستند مانند شکل زیر نصب گردد.
توجه: کلید سلکتور جهت فرمان در مد بازشو کامل ماشین رو باید به CAR و COM وصل شود و چنانچه
می خواهید از مد پیاده رو استفاده کنید باید یک کلید سلکتور کانکتور PED و COM سیم بندی نمایید.

طریقه بستن لامپ به مرکز
سیم های لامپ چشمک زن یک لامپ V220 مطابق شکل زیر به کانکتور لامپ V220 LAMP وصل می شود.

مرکز کنترل و برنامه ریزی آن

مشخصات مرکز:

مرکز کنترل دارای نمایشگر LCD و سیستم انکودر برای تشخیص مانع می باشد. با چهاردکمه A,B,C,D می توان پارامترهای مدت زمان، قدرت و نحوه عملکرد درب بازکن را بنابر نیاز برنامه ریزی نمود. دو دکمه C و D به ترتیب جهت زیاد کردن و کم کردن یا برای تایید و منتفی کردن موضوعات مختلف منوها به کار می روند. مرکز پیغامهای خطا ، پارامترها و مقادیر پارامترها را بر روی نمایشگر LCD نشان میدهند.

مرکز کنترل (برد) جک درب ریلی بتا مدل (AC) BETA

• ولتاژ ورودی: 220V/AC-50Hz

• ولتاژ خروجی: 220V/AC-50Hz

• توان مصرفی: 350 وات

• نوع کدینگ: لرنینگ کد

• فرکانس کاری: 433.92MHz

• تعداد ریموت کنترل قابل کد دهی: 121 عدد

• حداکثر طول درب: 11 متر

• حداکثر وزن درب: 1600 کیلوگرم

• اتصال چشمی یا فتوسل: دارد

• قابلیت اتصال شاسی دستی: دارد

• قابلیت نصب قفل برقی: دارد

• تشخیص مانع: دارد

• اتصال فلاشر: دارد

• امکان باز شدن به صورت عابر رو: دارد

• زبان دستگاه: انگلیسی

• درجه حفاظتی: IP24
